在汽車電動化的驅動下，電力電子器件可謂是量?jī)r(jià)齊升。而電力電子器件的發展經歷了以晶閘管為核心的第一階段、以MOSFET和IGBT為代表的第二階段，現在正在進入以寬禁帶半導體器件為核心的新發展階段。
而新一代電力電子器件也同時在推動MOSFET和IGBT的發展，這也帶動SiC和GaN等寬禁帶半導體的日益普及。電動汽車則成為了SiC的核心應用場景。因此，我們以電動汽車為焦點，和大家一起來探討SiC在電動汽車中的應用趨勢。

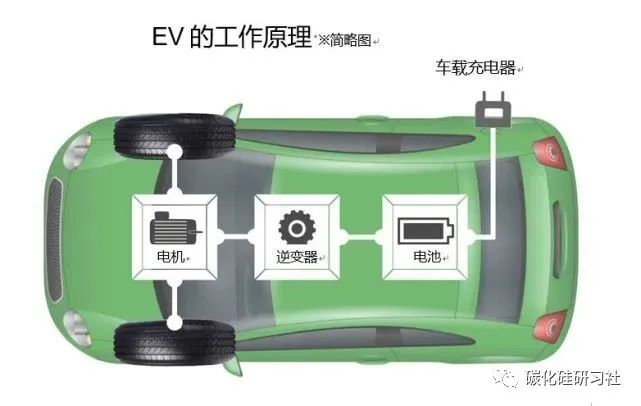

EV的工作原理和優勢
EV是Electric Vehicle的縮寫，也稱為“電動汽車”。最初是電力驅動的交通工具的總稱，但一般情況下僅指汽車。
EV主要有四大元素
NO.1 將家用交流電源（AC）轉換為直流電源（DC）的車載充電器
NO.2 存儲充電電量用的電池
NO.3 控制來自電池的電力并將其輸送至電機的逆變器
NO.4 將接收到的電力轉換為動力的電機
傳統的汽車大多數配備發動機，利用燃燒燃料產生的能量來行駛。而EV則使用電力和電機來代替發動機。
EV的優勢
NO.1 燃料成本低
EV使用電力代替汽油。在夜間充電電費更便宜，因此利用夜間充電可以使電費低于燃油費。
NO.2 環保
在汽車中，EV被歸類為對地球環境友好的“新一代環保汽車”之一。由于它不排放任何含有二氧化碳和大氣污染物質的廢氣，因而有助于防止全球變暖。
SiC功率元器件是EV的關鍵
EV的銷量與日俱增，但要想在未來更加普及，需要解決如何有效使用電力的問題，就是用Si（硅）和C（碳）化合后的SiC（碳化硅）制造而成的“SiC功率元器件”。
SiC功率元器件是非常適合“有效轉換功率”的電子產品，可用于EV的車載充電器和電池逆變器中。SiC器件要比Si器件有著更低的導通損耗、更高的工作頻率和更高的工作電壓等等。
考慮到未來電動車需要更長的行駛里程、更短的充電時間和更高的電池容量，在車用半導體中，SiC將會是未來趨勢，SiC 器件在 EV/HEV 上的應用主要包括電機驅動系統逆變器、電源轉換系統（車載DC/DC）、電動汽車車載充電系統（OBC）及非車載充電樁等方面。

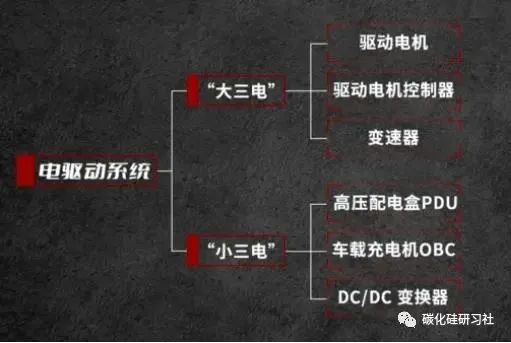

電驅動系統作為新能源汽車的“心臟”，直接影響到整車的能源效率、續航里程等。對新能源汽車整車使用性能具有較大影響。
在當前集成化趨勢下，電機+減速器+逆變器集成的“三合一”電驅動模塊將成為市場主流。電驅動集成系統將加速SiC器件在電動汽車中的量產落地。
盡管碳化硅器件成本較高，但它推進了電池成本的下降和續航里程的提升，降低了單車成本，無疑是新能源汽車最佳選擇。其中，SiC SBD、SiC MOSFET 器件主要應用于OBC 與DC/DC，SiC MOSFET主要用于電驅動。
SiC對主逆變器的影響
主逆變器也就是牽引逆變器，它的作用就是將來自電池的電能（直流電）進行轉換以驅動電動引擎（交流電）。因此，逆變器的性能及對應體積、重量將直接影響車的續航范圍和可靠性。
目前，電動車中的主驅逆變器仍以硅基MOSFET和硅基IGBT為主，但隨著新能源汽車向高集成度、小尺寸、低損耗的系統發展，SiC 器件將加速滲透。
相比硅基器件，引入碳化硅后，逆變器輸出功率可增至2.5倍，體積縮小1.5倍，功率密度為原有3.6 倍。
SiC對車載充電機(OBC)的影響
車載充電機(OBC)為電動汽車(EV)的高壓直流電池組提供了從基礎設施電網充電的關鍵功能，并決定了充電功率和效率的關鍵部件。通過使用車載充電器可將電網中的交流電轉換為直流電對電池進行充電。
此外，雙向逆變技術是未來OBC標配的功能之一，使OBC不僅可將AC轉化為DC為電池充電，同時也可將電池的DC轉化為AC對外進行功率輸出；將OBC及DC/DC等器件進行功能集成化將會提高成本上、體積上的優勢。
SiC二極管及MOSFET器件則可用于車載充電機PFC和DC-DC次級整流環節，推動車載充電機向雙向充放電、集成化、智能化、小型化、輕量化、高效率化等方向發展。
* 以22kW雙向OBC為例，SiC系統成本與Si相比，減少了15%；同時能量密度是Si系統的1.5 倍，通過減少能耗每年可減少單位成本40美元左右。
SiC對DC/DC轉換器的影響
電源轉換系統DC/DC 是轉變輸入電壓并有效輸出固定電壓的電壓轉換器，實現車內高壓電池和低壓電瓶之間的功率轉換。隨著整車智能化、電氣化的發展，對DC/DC 的供電功率及安全性提出了更高的要求。
值得一提的是，基于碳化硅研制的功率器件，為氫能汽車燃料電池 DC/DC 變換器帶來革命性的創新。實現了系統的小型化和更低的損耗，從而實現了更快的充電速度。
相比傳統基于 IGBT 模塊變換器產品，SiC 基功率器件開關頻率提升4 倍以上、功率密度提升3 倍以上，系統平均效率大于97%，最高效率可達99%。
在新能源汽車上，硅基功率器件具備成本優勢，也仍將占據一定市場份額，并與寬禁帶半導體器件長期并存。
未來，硅基IGBT模塊及SiC模塊也將成為新能源汽車半導體中的主要應用形式。相對于硅基器件，SiC功率半導體在高工藝、高性能與成本間的平衡，將成為SiC功率器件真正大規模落地的關鍵核心點。
